e-litro net

Tankmonitoring per Browser

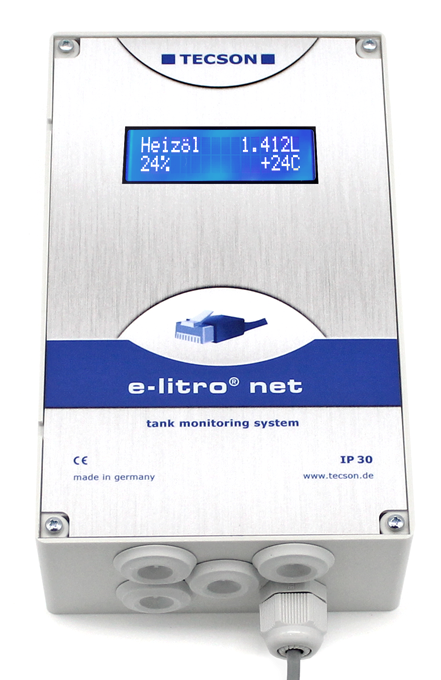

Der 'e-litro net' ist ein Öltank-Anzeigegerät mit einer direkten Netzwerkeinbindung per Netzwerkkabel. Durch die Kombination von Messen/Anzeigen und DFÜ per LAN bzw. Internetleitung entsteht eine preisgünstige Gerätelösung zur Fernabfrage. Interessant für Hausverwaltungen, für Mietobjekte und Ferienhäuser.

Zum Geräteset gehört eine LITRO-Sonde für die Öltankmessung. Durch das verlässliche Messprinzip mittels Einperlschlauch im Tank ist die Nachrüstung bei den meisten Behältern ausgesprochen einfach möglich. Die LITRO-Sonde wird dabei stets im Gebäude angebracht und die Gegendruck-Messleitung führt zum und in den Tank hinunter. Es wird hierbei keine Tauchsonde in den Behälter eingebaut. Die LITRO-Sonde wird auf oder neben dem Tank angebracht und ist elektrisch per Signalleitung mit dem Anzeigegerät verbunden (max. 100m entfernt).

Der 'e-litro net' zeigt vor Ort die Liter und den %-Wert an und meldet die Daten an den abfragenden Browser oder an www.oilview.de. Zudem ist im Gerät eine direkte E-Mail Sendefunktion nutzbar.

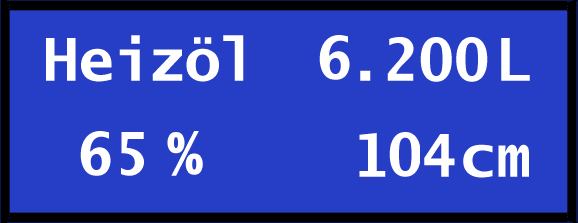

LCD-Display mit Bestandsantzeige — LCD-Anzeige: Liter + cm + %

Der 'e-litro net' im Überblick:

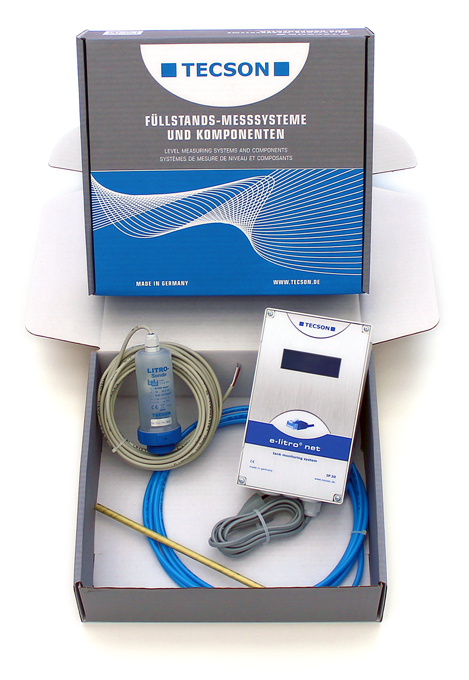

Der 'e-litro net' ist ein Komplettset, mit Netzwerkanschluss.
Einfache Nachrüstung und Sondenmontage.
Einfache Einbindung in das LAN-Netzwerk per IP-Adresse.
Der angezeigte Tankinhalt ist per Browser abrufbar oder wird in der APP dargestellt.

Die Funktionen des Auswertegeräts können der Beschreibung des Basisgerätes e-litro entnommen werden. Für den Datenfernzugriff von extern kann im Router ein Zugriffs-Port durchgeroutet werden, sofern diese Funktion gewünscht ist. Für die Anbindung an OilView ist dies nicht erforderlich!

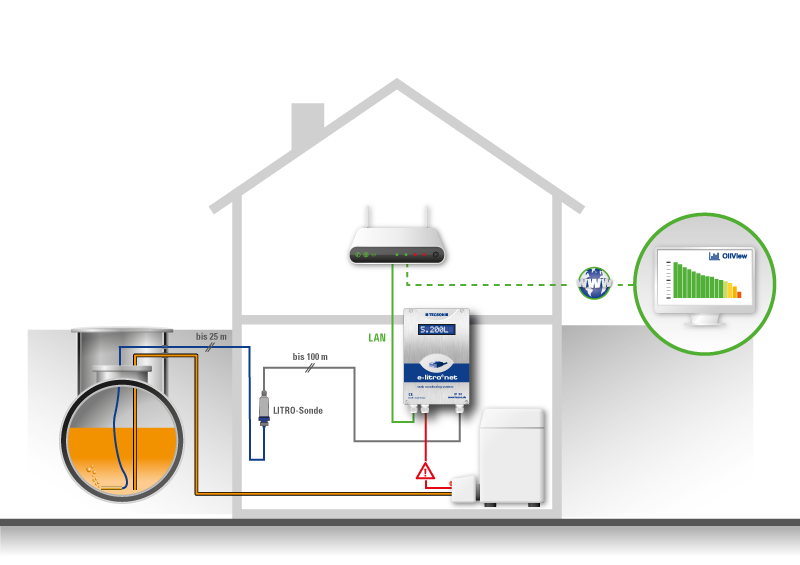

Internet-Fernabfrage von Heizöltank — Öltankanzeiger 'e-litro NET' - Hier Erdtank meldend.

Ihr Öltank auf dem Smartphone — "oil-SmartView" App

APP für Ihre Öltankdaten:

Die App "oil-SmartView" präsentiert grafisch Status und Auswertungen zu Ihrem Heizöltank.
In App-Store downloadbar in 'deutsch' und 'englisch'.
Ihr digitaler Öltankanzeiger meldet die Daten an einen sicheren Web-Datenserver. Die APP wird mit dem Webserver zugriffstechnisch verknüpft.

Browserzugriff u. Datenanbindung

Browserabfrage im LAN / Intranet:

Per Browser wird direkt die IP-Geräteadresse angesprochen. Das e-litro net Gerät liefert dem Browser eine Statusseite (html). Auch lassen sich von dem Gerät die Daten im XML-Format abrufen.

Browserabfrage über das Internet:

Per Browser werden über IP-Adresse der Standort und das Gerät angesprochen. Das 'e-litro net' Gerät liefert dem Browser eine Statusseite (html).
Auch lassen sich von dem Gerät die Daten im XML-Format abrufen.
Fernabfrage per Browser: ⇒ Demo-Werteabruf
Bedingung: Portangabe bei Ihnen nicht gesperrt.

OilView / APP:

Für das Bestandsmanagement mehrerer Liegenschaften ist die Anbindung an das OilView-Portal optional vorgesehen.
Die APP oil-SmartView kann die Daten auf dem Mobile Phone präsentieren.

E-Mail Meldefunktion

Gerätemeldungen per Email erhalten:

Ab Gerätestand V7.21 (ab Jan. 2021) können die netzwerkfähigen Tecson-Geräte auch E-Mail Meldungen absetzen.
Die Meldeereignisse, wie Bestandsveränderungen, Alarme u. ä., werden in Klartext per E-Mail an das eingetragene E-Mail Postfach gesendet.
Dazu ist das Gerät unter seiner IP per Browser anzusprechen. Über den [Config]-Button können die Parameter für den automatischen E-Mail Meldeversand eingestellt werden.

Geräte mit Email-Sendefunktion — (Zoom) E-Mail Parameter

Technische Daten

Anwendungsbereich / Behältergröße:	Im Gebäude: Kunststofftanks + Stahltanks Außen: Erdtanks + Zisternen

Stromversorgung: Mobilfunknetz:	230V AC, über Netzstecker. 4G / 3G / 2G

Messbereich der LITRO-Sonde:	Eingang-Druckmessbereich: 0 - 250 mbar, relativ z. Atmosphäre Entspricht 0 - 25 kPa; 2,5m Wasser, 2,9m Öl

Ausgangssignal der LITRO-Sonde:	4 - 20 mA Signal, 2-Leiter-Prinzip (mit Ub 12-28V). Messleitung der Sonde (+/-) 100m verlängerbar.

Messabweichung der LITRO-Sonde:	Toleranz 0 - 2 % (v. Endwert)

Anschluss / Zugang am Tank:	Entweder 1.0 oder 1.5 Zoll Einschraubgewinde oder ggf. einzubringende Messschlauchbohrung 8 mm

Gehäuseschutzklasse:	LITRO-Sonde: IP30 (nur Messleitung außen!) e-litro Anzeigegerät: IP30

Lieferumfang

Anzeigegerät:	e-litro / e-litro net / e-litro gsm - mit 2-zeiliger LCD-Anzeige - mit Netzsteckerkabel 1,5m

Messwertgeber (Ausperlverfahren):	- Litrosonde, für Montage auf oder neben dem Tank. - Mit Montagezubehör für alle gängigen Öllagertanks. - Mit 3m Messschlauch inkl. Beschwerung vormontiert. - Kürzbar oder bis 40m verlängerbar per Extension Set. - Mit Montagezubehör für alle typischen Öltanks

Dokumentation:	- Montageanweisung für die LITRO-Sonde - Inbetriebnahmeanweisung für das Anzeigegerät

Extra-Zubehör:	Messschlauch-Verlängerungsset f. entfernten Erdtank: ArtNr. 13026 - Extrazubehör, beinhaltet 20 m Zusatzlänge PUR-Messschlauch spezial, inkl. Verbinderstück und Erdtank-Einschraubstopfen
