4-20 mA Stromsignal-Ausgang

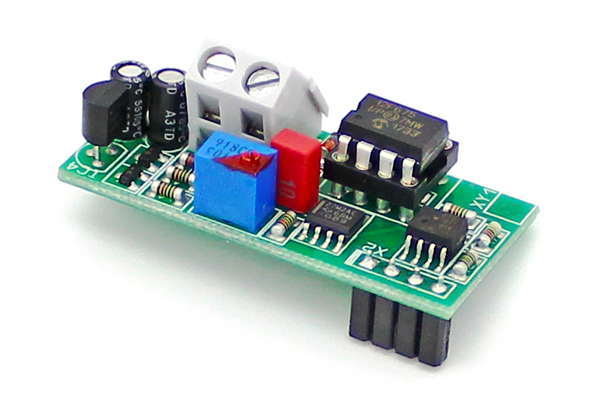

Steckadapter für Öltankanzeiger
Art-Nr. 12065
Dieser Ausgangsadapter ist einsetzbar in den 'e-Litro' oder 'LX'-Geräten für die Übermittlung der Literwerte als normiertes 4-20mA Signal. Der Adapter wird auf den vorgesehenen Steckplatz im Anzeigegerät gesteckt.
Die 2-polige Ausgangsklemme stellt einen Stromsignal-Ausgang bereit, mit galvanischer Trennung. Der Ausgang arbeitet nach dem 2-Ader-Prinzip, passiv. Das bedeutet, dass die Hilfsspannung (Versorgungsspg. 10 - 30 V) vom auswertenden Messeingang geliefert wird oder anderenfalls von einer externen Spanungquelle zugeschaltet werden muss.
Die angeschlossene Signalleitung darf 100 m oder auch länger sein. Bei Kabellängen von mehr als 25 m oder bei erhöhter Gefahr von Störungeinkoppelung, z.B. durch nahe verlaufende Stromleitungen, ist abgeschirmtes Signalkabel zu verwenden.
Das Signal ist linearisiert:
4 mA entsprechen 0% Inhalt (Tank ist leer).
20 mA entsprechen 100% Inhalt (Tank ist komplett voll).
Alle Stromwerte dazwischen sind proportional zur Literanzeige des Anzeigegerätes.
